产品介绍
批发零售原装进口丹麦制造丹佛斯Performer/百福马涡旋压缩机SY240A9CBM/SY240A9CBE型号、规格、参数、图片、价格等数据。
Danfoss/丹佛斯涡旋压缩机，Performer/百福马涡旋压缩机 SM、SY 系列单机设备，专门针对空调应用的采用 R422 制冷剂的涡旋压缩机。 电机电压代码 9，380V/3/60Hz。
丹佛斯Performer/百福马涡旋压缩机SY240A9CBM/SY240A9CBE详细参数
| 类型代码 | SY |
| 净重 | 151.00 Kg |
| 认证标准 | CE; UL |
| 功率调节 | 固定速度 |
| 颜色 | 蓝色 |
| 直径 [mm] | 344 |
| 排放高度 [mm] | 654 |
| 节能装置 | No |
| 生成代码 | A |
| IP 防护等级 | IP54 (带有电缆封套） |
| MCC | 62 A |
| 60Hz下名义制冷量 | 74.1 |
| 油气充注 [L] | 8 |
| 放油口 | 1/4'' flare |
| 油均衡力矩 [Nm] | 66 |
| 包装宽度 [mm] | 950 |
| 包装方式 | 工业包装 |
| 电源相位 | 3 |
| 电源连接 | 螺钉4.8 mm |
| RLA | 44.3 A |
| Reverse rotation protection | 电器模块 |
| Segment usage | Air conditioning |
| 平台速度 | 定速 |
| 吸入口连接的高度 [mm] | 196 |
| 排量体积 [cm3] | 347.8 |
| 工作方式 | 涡旋 |
| 总高度 [mm] | 727 |
| 阀组 | 7703383 |
| 阀组 描述 | Valve set， V03 (2-1/4"~1-5/8")， V02 (1-3/4"~1-1/8") |
| 焊料环组 | 7765028 |
| 焊料环组 描述 | 焊料环转接器组（2-1/4" 螺纹接口、1-5/8" ODF 接口），（1-3/4" 螺纹接口、-1/8" ODF 接口） |
| 电器柜 | 120Z0458 |
| 电器柜 描述 | 接线盒 210 x 190 mm，包括顶盖 |
| 电器保护模块 | 120Z0585 |
| 电器保护模块 描述 | Electronic motor protection module， 110 - 240 V |
| 吸气阀 | 8168026 |
| 吸气阀 2 | 120Z0432 |
| 吸气阀 2 描述 | 螺纹口适配套件（2-1/4" 螺纹接口，1-5/8" ODF 接口） |
| 吸气阀 描述 | 螺纹接口阀门 V03（2-1/4" 螺纹接口，1-5/8" ODF 接口） |
| 吸气衬套 | 8153006 |
| 吸气衬套 描述 | 焊料环 P03（2-1/4" 螺纹接口，1-5/8" ODF 接口） |
| 吸气垫圈 | 8156133 |
| 吸气垫圈 描述 | Gasket， 2-1/4" |
| 安装套件 1 | 8156144 |
| 安装套件 1 描述 | 一台涡旋压缩机的安装套件包括 4 个垫环、4 个护套 |
| 安装套件 2 | 8156148 |
| 安装套件 2 描述 | 一台涡旋压缩机的安装套件包括 4 个垫环、4 个护套、2 个螺纹接口螺帽、2 个焊料环、2 个垫圈 |
| 排气阀 | 8168028 |
| 排气阀 2 | 120Z0364 |
| 排气阀 2 描述 | 螺纹口适配套件（1-3/4" 螺纹接口，1-1/8" ODF 接口） |
| 排气阀 描述 | 螺纹接口阀门 V02（1-3/4" 螺纹接口，1-1/8" ODF 接口） |
| 排气温度保护 | 7750009 |
| 排气温度保护 描述 | 排气温度保护套件 |
| 排气衬套 | 8153004 |
| 排气衬套 描述 | 焊料环 P02（1-3/4" 螺纹接口，1-1/8" ODF 接口） |
| 排气垫圈 | 8156132 |
| 排气垫圈 描述 | Gasket， 1-3/4" |
| 隔音罩 1 | 7755016 |
| 隔音罩 1 描述 | S240-S300 涡旋压缩机隔音罩 |
| 隔音罩 2 | 120Z0355 |
| 隔音罩 2 描述 | 涡旋压缩机隔音罩 |
| 接线盒 | 8173021 |
| 接线盒 描述 | T block connector 60 x 75 mm |
| 垫片组件 | 8156013 |
| 垫片组件 描述 | 垫圈组，1-1/4"、1-3/4"、2-1/4"，OSG 垫圈（黑色和白色） |
| 皮带 03 | 120Z0373 |
| 皮带 03 描述 | 表面油底壳加热器 + 底部绝缘， 80 W， 400 V， CE mark， UL |
| 皮带 08 | 7773123 |
| 皮带 08 描述 | 带式曲轴箱加热器， 130 W， 400 V， CE mark， UL |
| 油 1 | 7754121 |
| 油 1 描述 | POE 润滑油，320SZ，1 升罐装 |
| 油视镜 | 8156019 |
| 油视镜 描述 | 带垫圈的油视镜（黑色和白色） |
| 油视镜垫圈 | 8156129 |
| 油视镜垫圈 描述 | 垫片油视镜（黑色氯丁） |
| 低压仪表接口 | Schrader |
| 制冷剂 | R134a; R22; R407C |
| 制冷剂充注量 [kg] [Max] | 16 |
| 包装数量 | 4 |
| 包装长度 [mm] | 1140 |
| 包装重量 [Kg] | 635 |
| 包装高度 [mm] | 904 |
| 原厂设置低压 [bar] | 25 |
| 原厂设置高压 [bar] | 33 |
| 吸气衬套 [Nm] | 35 |
| 吸气连接尺寸 [in] | 1 5/8 |
| 吸气连接管道尺寸 [in] | 1 5/8 |
| 品牌技术 | 涡旋压缩机 |
| 型号编码 | SY240A9CBE |
| 型号命名 | Compressor |
| 堵转电流 | 260 A |
| 安装标准 | ODF |
| 安装扭矩 [Nm] | 40 |
| 总重 | 155.00 Kg |
| 排气阀 [Nm] | 50 |
| 排气垫圈 [Nm] | 15 |
| 排气角阀 | 8556092b |
| 排气连接尺寸 [in] | 1 1/8 |
| 排气连接管道尺寸 [in] | 1 1/8 |
| 接地扭矩 [Nm] | 2 |
| 提供模块 | 接线盒中的电气保护模块 |
| 提供的油啊 | 初始油冲注 |
| 提供安装套件 | 安装套件（含垫环和护套） |
| 提供说明 | 安装指导 |
| 旋转速度（50Hz [rpm] | 0 |
| 旋转速度（60Hz [rpm] | 3500 |
| 标称电压低值（50Hz) [V] | 0 |
| 标称电压低值（60Hz）[V] | 380 |
| 标称电压高值（50Hz） | 0 |
| 标称电压高值（60Hz） | 380 |
| 每小时启动次数 [Max] | 12 |
| 油 | FVC68D |
| 油平衡 | 1/2'' flare |
| 泄压阀 | 是 |
| 测试低压 [bar] [Max] | 20 |
| 测试压差 [bar] [Max] | 24 |
| 测试高压 [bar] [Max] | 32 |
| 电机保护 | 电器保护模块/115/230V |
| 电压范围低值（50Hz [V] | 0 |
| 电压范围低值（60Hz）[V] | 342 |
| 电压范围高值（50Hz）[V] | 0 |
| 电压范围高值（60Hz） | 418 |
| 电源扭矩 [Nm] | 3 |
| 相同线圈三相压缩机的线圈电阻 [Ohm] | 0.421 Ohm |
| 粘度 [cP] | 68 |
| 视液镜安装 | 螺纹 |
| 连接类型 | 铜焊 |
| 配置代码 | 单机 |
| 频率 [Hz] | 60 |
| 高压仪表接口 | 无 |
Performer/百福马压缩机命名
Performer/百福马压缩机铭牌
Performer/百福马压缩机序列号
| 货号 | 类型 | 型号编码 | 活塞排量 [cm3] | 60Hz额定制冷量 [kw] | 连接类型 | 电机保护 | 包装格式 |
| 120H0187 | SM | SM124A9ALB | 169.5 | 37.8 | 铜焊 | 内置过载保护器 | 单包装 |
| 120H0188 | SM | SM124A9ALB | 169.5 | 37.8 | 铜焊 | 内置过载保护器 | 工业包装 |
| 120H0197 | SM | SM147A9ALB | 193.5 | 43.6 | 铜焊 | 内置过载保护器 | 单包装 |
| 120H0198 | SM | SM147A9ALB | 193.5 | 43.6 | 铜焊 | 内置过载保护器 | 工业包装 |
| 120H0614 | SM | SM112A9ALB | 151.5 | 34 | 铜焊 | 内置过载保护器 | 工业包装 |
| 120H1115 | SY | SY380A9CBE | 531.2 | 115 | 铜焊 | 电器保护模块/115/230V | 单包装 |
| 120H1116 | SY | SY380A9CBE | 531.2 | 115 | 铜焊 | 电器保护模块/115/230V | 工业包装 |
| SM084-9VM | SM | SM084S9VC | 114.5 | 24.6 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM090-9VM | SM | SM090S9VC | 120.5 | 26.4 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM100-9VI | SM | SM100S9VC | 127.2 | 37.6 | 铜焊 | 内置过载保护器 | 单包装 |
| SM100-9VM | SM | SM100S9VC | 127.2 | 37.6 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM110-9VI | SM | SM110S9VC | 144.2 | 31.6 | 铜焊 | 内置过载保护器 | 单包装 |
| SM110-9VM | SM | SM110S9VC | 144.2 | 31.6 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM120-9VI | SM | SM120S9VC | 166.6 | 36.7 | 铜焊 | 内置过载保护器 | 单包装 |
| SM120-9VM | SM | SM120S9VC | 166.6 | 36.7 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM125-9CAI | SM | SM125S9CC | 166.6 | 37 | 铜焊 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM125-9CAM | SM | SM125S9CC | 166.6 | 37 | 铜焊 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM148-9VAI | SM | SM148T9VC | 199 | 43.8 | 铜焊 | 内置过载保护器 | 单包装 |
| SM148-9VAM | SM | SM148T9VC | 199 | 43.8 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM160-9CBI | SM | SM160T9CC | 216.6 | 47.8 | 铜焊 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM160-9CBM | SM | SM160T9CC | 216.6 | 47.8 | 铜焊 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM160-9RAM | SM | SM160T9RC | 216.6 | 47.8 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM161-9VAI | SM | SM161T9VC | 216.6 | 47.7 | 铜焊 | 内置过载保护器 | 单包装 |
| SM161-9VAM | SM | SM161T9VC | 216.6 | 47.7 | 铜焊 | 内置过载保护器 | 工业包装 |
| SM185-9CAI | SM | SM185S9CC | 249.9 | 54.3 | 铜焊 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM185-9CAM | SM | SM185S9CC | 249.9 | 54.3 | 铜焊 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM185-9RI | SM | SM185S9RC | 249.9 | 54.3 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 单包装 |
| SM185-9RM | SM | SM185S9RC | 249.9 | 54.3 | 螺纹接口 | 内置温度传感器，需要的过载保护器 | 工业包装 |
| SM185-9YCI | SM | SM185W9YD | 249.9 | 54.3 | 螺纹接口 | 电器保护模块/230V | 单包装 |
| SM185-9YCM | SM | SM185W9YD | 249.9 | 54.3 | 螺纹接口 | 电器保护模块/230V | 工业包装 |
| SY240A9CBI | SY | SY240A9CBE | 347.8 | 74.1 | 铜焊 | 电器保护模块/115/230V | 单包装 |
| SY240A9CBM | SY | SY240A9CBE | 347.8 | 74.1 | 铜焊 | 电器保护模块/115/230V | 工业包装 |
| SY240A9PBM | SY | SY240A9PBE | 347.8 | 74.1 | 螺纹接口 | 电器保护模块/115/230V | 工业包装 |
| SY300A9CBI | SY | SY300A9CBE | 437.5 | 94.6 | 铜焊 | 电器保护模块/115/230V | 单包装 |
| SY300A9CBM | SY | SY300A9CBE | 437.5 | 94.6 | 铜焊 | 电器保护模块/115/230V | 工业包装 |
| SY300A9PBI | SY | SY300A9PBE | 437.5 | 94.6 | 螺纹接口 | 电器保护模块/115/230V | 单包装 |
| SY300A9PBM | SY | SY300A9PBE | 437.5 | 94.6 | 螺纹接口 | 电器保护模块/115/230V | 工业包装 |
丹佛斯Performer/百福马涡旋压缩机采用先进的机加工、装配和工艺过程控制技术。在对压缩机产品和工厂自身进行设计时，优先考虑了高标准的可靠性和过程控制。这些严格保证了压缩机产品的高效，可靠和低噪音水准。
丹佛斯活塞压缩机和涡旋压缩机自2015年12月起开始采用全新铭牌，同时，压缩机产品品牌和品牌标识也有所调整。铭牌的更新对客户及最终用户的影响不大：技术内容没有变动。
为提高丹佛斯标识 “Danfoss” 的辨识度，铭牌中不再出现丹佛斯商用压缩机 “Danfoss Commercial Compressors” 的字样。
新的铭牌上将不再印刷美优乐产品品牌标识"Maneurop" 以及百福马产品品牌标识 "Performer"。
产品品牌美优乐 “Maneurop” 将继续使用。但是，产品品牌百福马 “Performer” 将不再使用，统称为丹佛斯涡旋“Danfoss Scroll”。
丹佛斯商用压缩机法国及中国工厂的新铭牌更换将在2015年12月至2016年2月之间陆续完成。美国的涡旋压缩机工厂继续采用现有铭牌，暂不做调整。
百福马H系列压缩机采用柔性涡旋设计，性能会根据最初运行时间的增加而改善。因此为达到理想的性能，建议有72小时的磨合期。

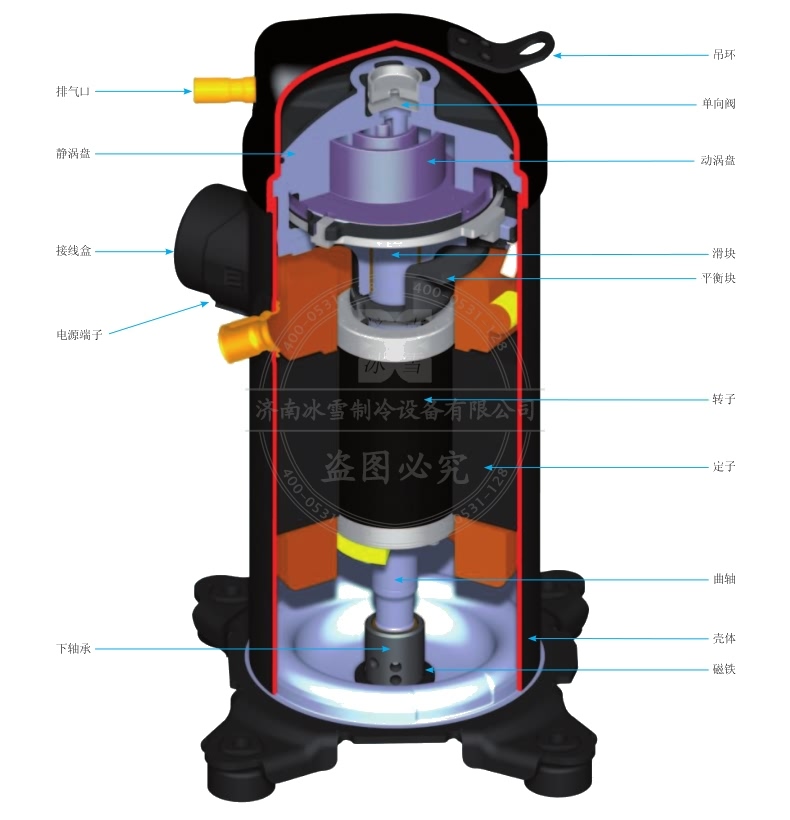

Performer/百福马涡旋压缩机结构
电机定子与压缩机壳体贴在一起；转子则装在曲轴上；曲轴有两个轴承支撑，一个在曲轴箱，另一个在电机下部。
涡旋压缩过程
动涡盘在曲轴驱动下围绕静涡旋盘做圆周运动，从而在两个涡旋盘之间形成对称的压缩腔。
低压气体被吸入月牙形气体腔内(吸气腔)；随着动涡盘的连续运动，气体腔被密闭并向涡盘中心移动，且容积不断减小，压力则逐渐增加。经过三个完整的圆周运动后，气体腔抵达中心排气口，压力达到最大。
涡旋式压缩是一个连续过程：在第二个圆周运动中，一部分气体被压缩，另一部分气体正进入涡盘，还有一部分气体正在被排出。
一个完整的涡旋压缩如图所示：
